简介：半导体测试的多功能性
半导体测试从来都不是千篇一律的流程。从研究实验室早期的设计验证到大规模生产的高压需求，测试环境发生了巨大的变化。每个阶段都需要在准确性、速度和自动化方面具备独特的能力。工程师面临的挑战是找到一个能够在这些场景下无缝适应且不影响质量的探测系统。

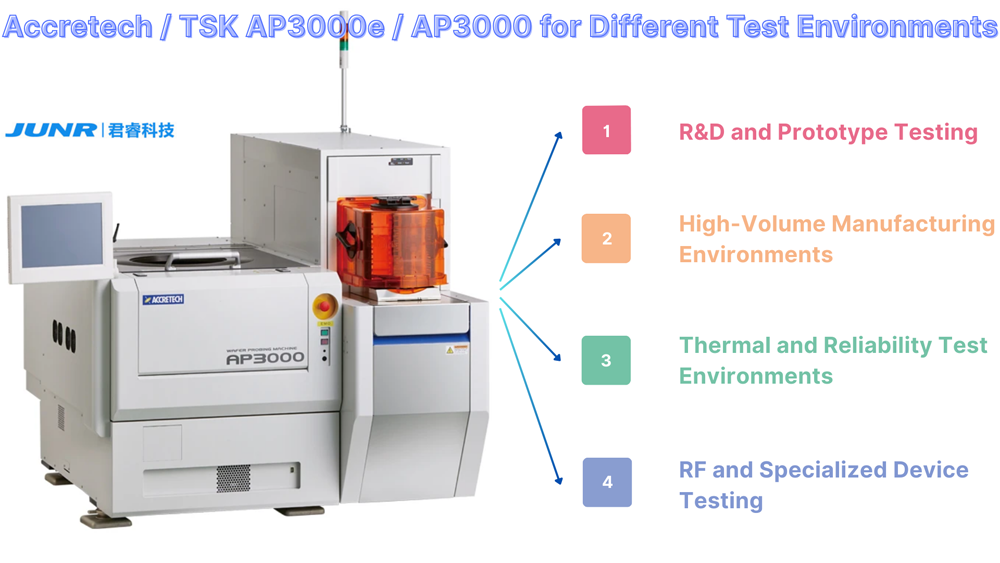

Accretech / TSK AP3000e 晶圆探测器 正是为弥补这些差距而设计的系统。它兼具精度和高吞吐量，是适用于各种半导体测试环境的多功能解决方案。许多晶圆厂和实验室不再需要为研究、试生产和量产维护单独的设备，而是依赖 AP3000e 作为统一的平台。
1. 研发和原型测试
在研发 (R&D) 阶段，灵活性至关重要。工程师经常会遇到快速迭代的原型，需要快速更改设置并进行精确校准。与以均匀性为主导的大批量生产不同，研发阶段更注重适应性和数据准确性。
AP3000e 通过以下几个特点满足这些需求：
-
高对准精度：定位精度通常在 ±1.5 µm 以内，确保即使是实验性的芯片布局也能被可靠地探测。
-
灵活的探针卡处理：工程师可以轻松切换探针卡，支持频繁的设计变更。
-
软件驱动控制：先进的用户界面使研究人员能够快速调整测试程序，而不会中断正在进行的开发周期。
AP3000e 支持小批量和不断发展的设计，在研发实验室和大学研究中心尤其有价值，因为在这些领域，洞察时间至关重要。通常比吞吐量更重要。
2. 大批量生产环境
一旦半导体设计成熟，测试重点就会从灵活性转向吞吐量和自动化。在大批量生产 (HVM) 环境中，每个晶圆可能包含数千个芯片，测试效率直接影响整体良率和成本。 AP3000e 由此展现了其面向生产的优势。
使其适用于 HVM 的关键功能包括：
| 特性 | 量产优势 |
|---|---|
| 自动晶圆装载（支持 FOUP/SMIF） | 减少人工操作，提高清洁度，缩短周期时间。 |
| 多点探测（最多 2048 个点） | 允许并行测试多个芯片，显著提高吞吐量。 |
| AMHS 集成 | 与工厂自动化系统的无缝连接，确保全天候运行。 |
| 稳定的热性能 | 保持大批量晶圆的一致性，确保测试的可靠性。 |
通过集成这些功能，AP3000e 可帮助晶圆厂从原型验证过渡到全面生产，而无需彻底改变测试基础设施。这不仅降低了资本投入，还能确保技术升级阶段的平稳过渡。
3. 热性能和可靠性测试环境
随着半导体器件尺寸的缩小和复杂性的增加，热行为已成为性能和长期可靠性的最关键因素之一。 CPU、GPU 和功率半导体等设备需要在广泛的工作温度范围内进行评估，以确保在实际应用中保持稳定的功能。
AP3000e 非常适合热测试和可靠性测试，因为它具有以下特点：
-
支持宽温度范围（通常为 -65 °C 至 +200 °C），可进行低温和高温模拟。
-
稳定的卡盘加热和冷却系统，可在长时间测试周期内最大限度地减少热漂移。
-
先进的热传感器可持续监测晶圆环境，以确保一致性。
这些特性确保当工程师长时间（通常数百小时）测试可靠性时，AP3000e 能够提供可重复且值得信赖的结果，这对于汽车、航空航天和工业半导体应用至关重要。
4. 射频和专用器件测试
并非所有器件都生而平等——射频、高频和复合半导体器件（例如 GaN 和 SiC）需要专用测试环境。这些元件对寄生效应、接地和信号完整性问题高度敏感。
AP3000e 通过专门的设计元素解决了这些挑战：
-
低噪声探测解决方案，可在千兆赫级测量中保持精度。
-
屏蔽探针卡选项，可最大限度地减少信号失真。
-
可配置探测站，适用于非标准晶圆尺寸，这在特种设备市场中很常见。
例如，智能手机中的射频前端模块或电动汽车的功率器件可以使用 AP3000e 进行测试，而无需完全独立的设备。这种灵活性顺应了半导体行业的多元化趋势，晶圆厂通常在同一设施内生产多种类型的器件。
结论：适用于所有环境的平台
半导体行业的特点是其多样化的测试需求，涵盖从灵活的研发设置到自动化、高吞吐量生产线，从极端温度可靠性试验到灵敏的射频评估。Accretech / TSK AP3000e 不仅仅是一台用途单一的晶圆探测器；它是一个多环境测试平台。
AP3000e 结合了精度、自动化、热稳定性和射频适应性，减少了对多个专用系统的需求。对于晶圆厂和研究实验室而言，这意味着：
-
更低的资本投入，因为一套系统涵盖多个测试环境。
-
更快的技术转型，从原型到大批量生产。
-
在不同的测试条件下，对结果的信心更高。
在当今快速发展的半导体领域，每一纳米、每一秒都至关重要，AP3000e 提供了一个平衡的解决方案：既具备足够的适应性以适应创新，又足够强大以适应大规模部署。
