1. 引言

四十多年来，尼康公司一直是全球领先的光刻设备供应商之一。该公司的NSR（尼康步进重复曝光机）系列在推动半导体制造各代晶圆曝光技术发展方面发挥了重要作用。

在尼康开发的 KrF（248 nm）步进式曝光机中，NSR-S206D 代表了一个成熟且高度可靠的平台，在200mm 和 300mm 晶圆厂中持续活跃使用。它最初是为130–250 nm技术节点的关键层而推出的，如今在模拟IC、MEMS和功率半导体生产中仍然是热门选择，因为在这些领域，精度和产量比超精细几何形状更重要。

近年来，随着制造商寻求在成熟节点制造中平衡成本和性能，二手设备市场对翻新的尼康NSR步进式光刻机（尤其是S206D）的需求不断增长。

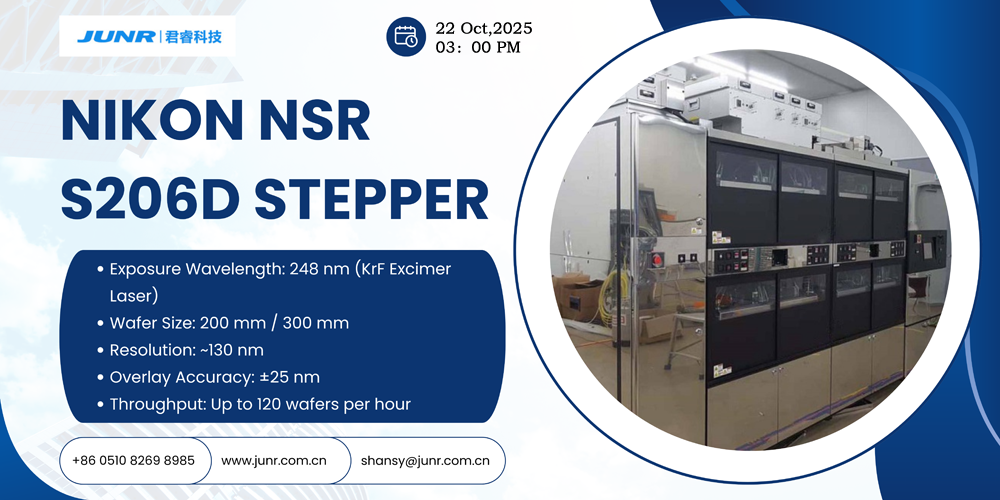

2. 尼康NSR-S206D概述

尼康NSR-S206D步进式光刻机是尼康KrF (248 nm)光刻系列的一部分，专为先进的200毫米和300毫米晶圆的批量生产而设计。它结合了高分辨率投影光学系统、稳定的机械平台和精确的对准系统，使其成为半导体制造商久经考验的主力产品。

主要亮点：

曝光波长：248 nm（KrF准分子激光器）
晶圆尺寸：200 mm / 300 mm
分辨率：~130 nm
套刻精度：±25 nm
产量：每台机器最多可生产120片晶圆小时

该系统集成了尼康先进的自动对焦和调平系统，即使在形状复杂的晶圆上也能确保精确的图案转移。其平台运动控制和激光对准子系统经过精心设计，具有可重复性、稳定性和一致的套刻精度。

NSR-S206D 还支持自动晶圆处理和SECS/GEM 通信标准，使其能够顺利集成到传统和现代晶圆厂环境中。

3. 技术规格

以下是尼康 NSR-S206D 的核心技术参数摘要，并与同系列早期型号进行了比较：

规格	尼康 NSR-S206D	尼康 NSR-S205C	尼康 NSR-S204B
曝光源	KrF 准分子激光器 (248 nm)	KrF 准分子激光器 (248 nm)	KrF 准分子激光器 (248 nm)
晶圆尺寸	200 毫米 / 300 毫米	200 毫米	200 毫米
分辨率	~130 纳米	~150 纳米	~180 纳米
套刻精度	±25 纳米	±30 纳米	±35 纳米
产量	~120 片晶圆/小时	~100 片晶圆/小时	~90 片晶圆/小时
对准方式	TTL / 激光干涉仪	TTL	TTL
对焦控制	动态自动对焦与调平	标准自动对焦	手动/半自动
典型节点	130–250 纳米	180–250 纳米	250–350 纳米

本表重点介绍了尼康在 S206D 上进行的光学和机械改进，尤其是在分辨率、套刻精度和自动化能力方面。这些进步不仅使其成为一款稳定的量产设备，也使其成为晶圆级研发和试生产的首选平台。

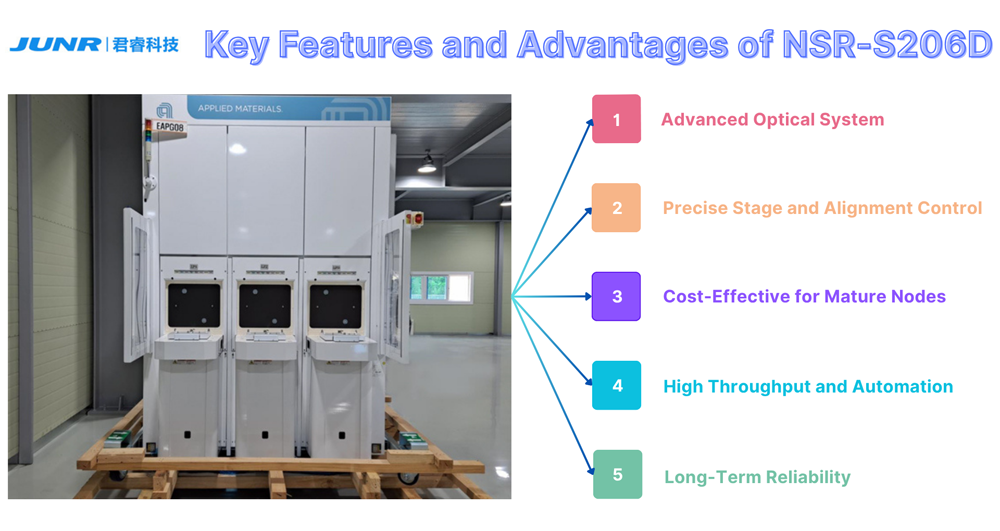

4. 主要特点和优势

尼康 NSR-S206D 旨在为先进的 200mm 和 300mm 晶圆加工提供稳定性、精度和高生产率。以下是其最显著的特点及其为当今半导体制造商带来的优势。

4.1 先进的光学系统

NSR-S206D 的核心是尼康的 KrF 投影镜头 系统。该步进式曝光机的波长为 248 nm，最小分辨率约为 130 nm，适用于成熟技术节点的关键层。其镜头设计注重整个曝光场的低像差和高均匀性，即使在长时间生产过程中也能确保清晰、可重复的成像。

4.2 精确的平台和对准控制

该设备采用尼康的双平台晶圆处理系统，并配备基于激光干涉仪的位置反馈功能。这可实现实时校正和低于 25 纳米的套刻精度。结合尼康的动态自动对焦和调平技术，NSR-S206D 即使在轻微翘曲的晶圆上也能始终保持图案完整性。

4.3 高产量和自动化

NSR-S206D 每小时最多可处理120 片晶圆，在保持高产量的同时，又不牺牲精度。它集成了SECS/GEM标准，可与晶圆厂控制系统无缝通信，使其兼容全自动生产线和中试环境。

4.4 长期可靠性

NSR-S206D 采用坚固的机电一体化和模块化架构，以其低停机时间和长使用寿命而闻名。许多十多年前安装的系统至今仍在世界各地的晶圆厂中运行——这证明了尼康卓越的工程技术和机器的易维护性。

4.5 成熟节点的经济高效

对于在130-250 nm节点运行的制造商来说，该系统提供了卓越的性价比。在成熟节点市场（例如MEMS、模拟IC和功率半导体），它仍然是二手市场上最高效的步进式光刻机之一。

5. 当今半导体行业的应用

虽然尼康 NSR-S206D 不再是尖端的 EUV 或 ArF 浸没系统，但它的价值在于可靠性、经济性和多功能性。它在多个高要求制造领域发挥着关键作用。

5.1 MEMS 和传感器制造

MEMS（微机电系统）和图像传感器需要在相对较大的几何尺寸下进行稳定的光刻。NSR-S206D 的高套刻精度和稳定的照明使其成为这些生产线的理想选择。

5.2 模拟和功率器件

对于模拟集成电路和功率半导体而言，工艺均匀性比分辨率更重要。 NSR-S206D 实现了精度、可重复性和成本控制的平衡组合，使其成为电源管理 IC、二极管和电机控制芯片的常见选择。

5.3 研发与试生产

研究实验室和小批量晶圆厂经常采用 NSR-S206D 进行工艺开发、器件原型设计和晶圆级封装实验。其灵活的配置和稳定的性能使研究人员能够测试多层堆栈并获得一致的结果。

6. 二手市场概览

二手半导体设备市场对尼康 NSR-S206D步进式光刻机的需求稳步增长。随着 200mm 晶圆产量的持续扩大（尤其是在中国、东南亚和东欧），NSR-S206D 仍然是扩大晶圆厂产能的经济高效的工具。

6.1 可用性

翻新且功能齐全的设备定期通过专业经销商进行交易，例如 JUNR Semiconductor Equipment Co., Ltd.，该公司专门采购、测试和翻新来自 Nikon、Canon 和 ASML 等顶级品牌的二手光刻系统。

6.2 价格趋势

与新一代浸没式设备相比，NSR-S206D 可显著节省成本，通常可降低 60-85% 的成本，具体取决于设备状况和服务历史。这些经济效益使其对专注于传统或特种设备生产的晶圆厂尤其具有吸引力。

6.3 质量翻新和测试

信誉良好的经销商会在发货前进行详细的校准、光学元件清洁、平台重新校准和系统级测试。例如，JUNR 提供性能验证和安装支持，确保每台设备在交付前都符合操作规格。

7. 维护和支持

定期维护和及时更换零件对于保持尼康 NSR-S206D的最佳性能至关重要。由于其广泛使用和较长的生产寿命，大多数关键备件仍然可以通过二手设备生态系统和值得信赖的供应商获得。

7.1 预防性维护计划

典型的 NSR-S206D 维护计划包括：

每日：镜头清洁、吹扫气体验证和平台校准检查。
每周：自动对焦和对准校准、照明均匀性测试。
每月：真空系统检查、准分子激光气体更换、冷却管路检查。
季度/年度：平台电机润滑、线性编码器重新校准和固件更新。

7.2 常用备件和模块

以下组件在维修期间经常更换或翻新：

组件	功能	维护说明
投影镜头模块	图像投影和对焦	需要定期清洁和光学检查
对准系统板	控制晶圆对准和叠加	通常在预防性维护期间重新校准
准分子激光管	光源	典型寿命：2,000–3,000 小时
载物台电机/编码器	晶圆载物台定位	必须验证稳定性和回差
温度和真空传感器	工艺稳定性	如果漂移超过容差，请更换

通过合理的维护计划，许多 NSR-S206D 系统已在生产环境中实现了15 年以上的可靠运行。

7.3 技术支持资源

JUNR 的工程团队为尼康步进光刻机提供远程诊断、备件采购和现场安装服务。我们的专业知识涵盖机械、光学和电子子系统，确保每个翻新设备的性能都达到工厂级标准。

8. 为什么选择JUNR购买二手尼康步进机

JUNR半导体设备有限公司专门供应和维护二手尼康光刻系统，包括NSR-S206D、S205C和S306C系列。

8.1 丰富的市场经验

在半导体设备行业拥有超过10年的经验。
在全球范围内采购、翻新和出口二手步进机方面拥有成熟的专业知识。
与晶圆厂、代理商和OEM工程师建立了牢固的关系。

8.2 全面的服务

全套系统翻新：光学校准、真空对准和性能验证。
全球支持：技术咨询、备件供应和物流处理。
透明文档：每套系统均附有详细的测试报告和服务记录。

8.3 服务的客户群体

我们的客户包括：

生产模拟、MEMS 和功率器件的代工厂。
需要稳定、成熟的步进光刻机的学术和研发机构。
寻求经过验证的、 。

9. 结论

尼康 NSR-S206D 步进式光刻机是半导体历史上最可靠的 KrF 光刻系统之一。凭借其130 纳米分辨率、±25 纳米套刻精度和强大的自动化功能，它仍然是成熟节点制造和MEMS 或功率器件生产的基石。

即使尖端晶圆厂转向 EUV 技术，NSR-S206D 仍能以可承受的成本支持全球产能。对于寻求扩展或维护 200 毫米和 300 毫米晶圆生产线的公司来说，从像 JUNR 这样值得信赖的供应商处投资翻新的尼康 NSR-S206D 可提供卓越的价值、久经考验的可靠性和全面的技术支持。

立即联系 JUNR，了解更多关于尼康 NSR-S206D 系统、翻新选项和国际交付计划的信息。
