引言
探针台中的显微镜远不止是简单的放大镜——它是用于对准、接触验证、缺陷检测和自动图案识别的核心传感系统。选择“最佳”显微镜需综合考虑被测器件（DUT）、晶圆尺寸、探测模式（手动/半自动/全自动）以及所需吞吐量和测量精度。本文将剖析实用显微镜选项、光学与成像性能的权衡关系，并提供清晰的决策路径，助力采购与测试工程师为探针台选择合适的光学子系统。1. 显微镜必须承担的功能
探针台显微镜通常执行以下任务：
-
● 探针与焊盘/探针焊盘的视觉对准（粗调与精调）。
-
● 探针触点质量检测与接触质量评估。
-
● 晶圆特征的视觉验证（焊料凸点、微凸点、焊盘环）。
-
● 为自动化对准与图案识别提供图像数据。
-
● 专用成像：背面对准（红外/近红外）、暗场缺陷检测、反射表面同轴检测。
明确工作流程中哪些任务占主导地位，将立即缩小显微镜选型范围。

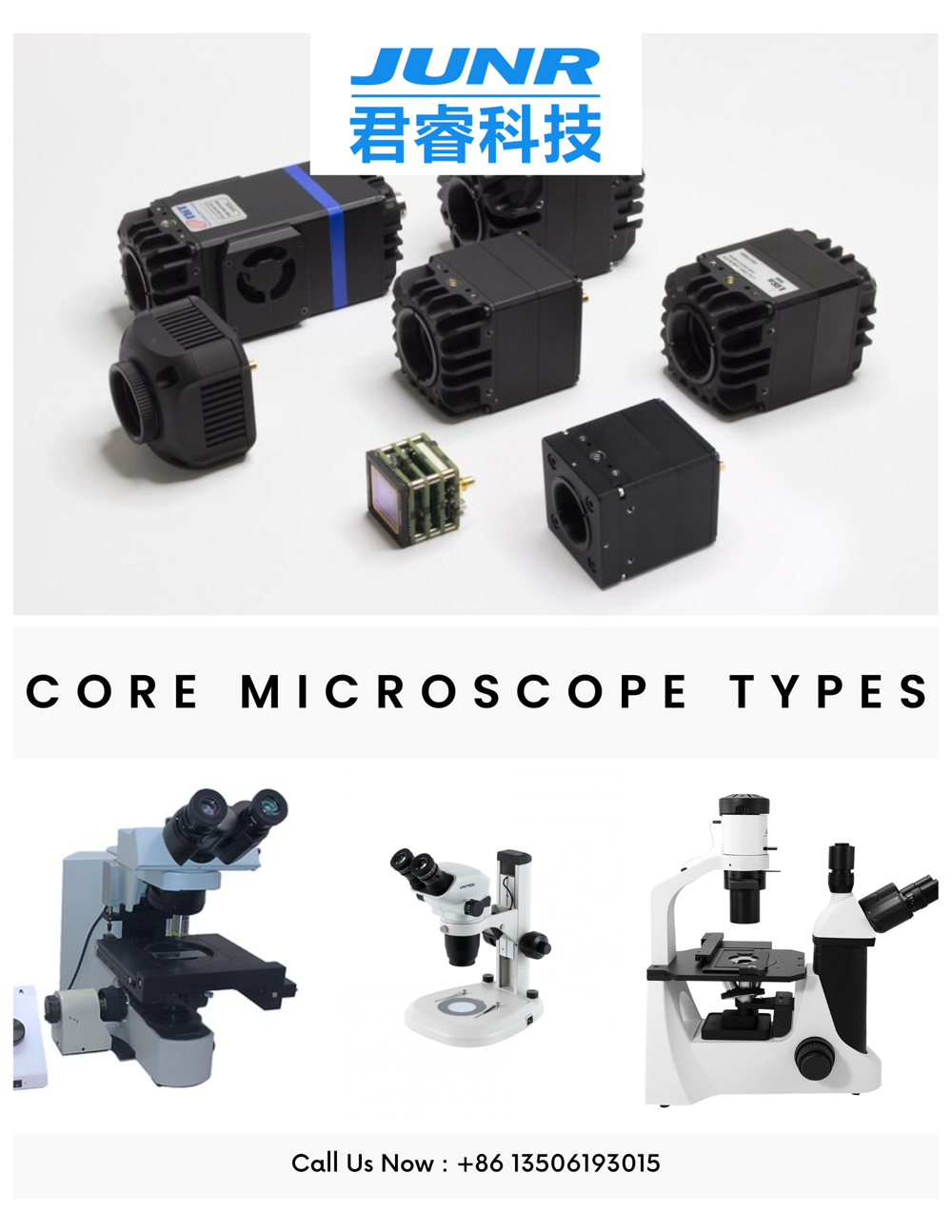

2. 核心显微镜类型及适用场景
2.1 立体/变焦立体显微镜
-
● 系统定义： 配备变焦光学系统的双目或三目立体显微镜，可提供三维立体视图与较大工作距离。
-
● 优势： 特别适用于手动探测、目视验证和粗调对准；长时间操作舒适度高。
-
● 局限性： 光学分辨率较低，不适用于自动化高精度测量或极细间距焊盘。
最佳应用场景：手动/半自动探针台、失效分析、研发工作。
2.2 高数值孔径物镜复合显微镜（倒置/正置式）
-
● 产品定义：采用物镜（有限或无限远校正）的传统光学显微镜，其数值孔径（NA）及分辨率均优于立体显微镜系统。
-
● 优势：亚微米级检测具备更高分辨率与更佳成像质量；兼容高倍物镜。
-
● 局限性： 工作距离通常较短；探针间隙可能需要更长或专用物镜。
最佳应用场景： 高精度对准、细间距探针、光子学及微特征检测。
2.3 电动/自动变焦对焦显微镜
-
● 系统定义： 配备自动对焦功能的电动变焦头，支持软件控制，常与相机系统集成实现自动化成像与图案识别。
-
● 优势：支持晶圆自动测绘、确保重复性，可与探针台控制软件集成。
-
● 局限：成本较高，维护稍显复杂。
最佳适用场景：全自动探针台、高吞吐量测试线、计量工作流程。
2.4 红外/近红外背面成像系统
-
● 系统定义： 专为近红外波段（通常＞1.1 µm）优化的相机与光学系统，可实现硅片透射成像以进行背面对准。
-
● 优势： 当正面对准标记不可用时，或需对标准硅基片进行硅透射检测时不可或缺。
-
● 局限性： 需配备红外敏感相机及物镜；并非所有材料均具备近红外透射性。
最佳应用场景： 背面探针测试、硅通孔（TSV）对准、部分MEMS工艺。
3. 关键光学参数与实际权衡
3.1 工作距离（WD）
工作距离在探针台中至关重要，因为探针臂和夹具附件需要物理间隙。长工作距离物镜在提供探针间隙的同时保持分辨率。应选择工作距离与探针几何结构匹配的光学元件；典型长工作距离值范围为几毫米至几十毫米。
3.2 数值孔径（NA）与分辨率
更高数值孔径可提升分辨率与集光效率，但通常会缩短工作距离并降低景深。针对细间距焊盘及亚微米级特征，应优先选用高NA物镜，同时确保工具间隙满足要求。
3.3 放大倍率范围与变焦比
宽变焦范围（如0.7×–4.5×或电动等效范围）可提升操作灵活性。自动化系统中，采用软件控制的电动变焦可增强重复性。
3.4 景深（DoF）
探针台作业需较大景深，因晶圆极少完全平整——MEMS或封装晶圆尤甚。立体显微镜常以牺牲分辨率换取更大景深，而高数值孔径的复合显微镜需采用焦距堆叠或主动自动对焦实现同等覆盖范围。
3.5 同轴性与畸变
在自动化对准与测量中，同轴光学系统能最大限度减少聚焦偏移时的放大倍率变化并降低畸变。当需要基于图像的计量或坐标映射时，同轴变焦光学系统是更优选择。
4. 照明方案
照明与光学系统同等重要：
-
● 同轴照明（落射照明）： 用于检测反光金属焊盘及消除眩光的表面缺陷。
-
● 环形灯/斜射照明： 有效呈现表面轮廓与边缘缺陷。
-
● 暗场照明：增强划痕、颗粒及表面污染物的可见度。
-
● 偏振/对比度方法（DIC/Nomarski）：适用于部分MEMS及薄膜检测。
-
● 红外照明： 用于背面/近红外成像。
支持同轴+环形+暗场的模块化照明系统可提供最佳灵活性。
5. 相机与传感器考量因素
在集成数字成像系统时，相机选择将影响所有环节：
-
● 传感器类型： CMOS传感器应用广泛（高帧率、低功耗）；sCMOS/CCD传感器在低光环境下可提供更高动态范围和更低噪声。
-
● 像素尺寸与分辨率： 更小的像素可提高空间采样率，但需匹配光学分辨率以避免过采样。应确保达到光学系统的奈奎斯特采样要求。
-
● 位深度： 12-16位可提升计量任务的动态范围。
-
● 全局快门与滚动快门： 精密运动成像需选用全局快门，避免载物台移动时的图像失真。
-
● 帧率： 对实时自动对焦和自动扫描至关重要。
-
● 光谱灵敏度： 进行红外/背照成像时，需确保相机在目标波长（如~1.1 µm）具备足够灵敏度。
-
● 接口与驱动： GigE、USB3、Camera Link——根据数据吞吐量及与控制主机的集成需求选择。
6. 高级功能：自动对焦、图像处理与集成
现代探针台显微镜常将光学系统与软件集成：
-
● 自动对焦（AF）： 自动化晶粒间操作及高数值孔径物镜（浅景深）必备功能。
-
● 图案识别/OCR： 图像库与模板匹配技术可缩短对准时间，实现无人值守操作。
-
● 套准测量： 结合计量工具时，光学系统可用于套准验证。
-
● 软件API： 确保供应商提供API或SDK以集成测试自动化系统（LabVIEW、Python或专有软件）。
7. 应用驱动型建议
-
● 射频/毫米波被测设备： 优先选用低噪声CCD/CMOS传感器、高倍同轴光学系统（确保焊盘居中精度）及屏蔽式照明。考虑支持射频探针臂安装且无遮挡的显微镜支架方案。
-
● 功率器件（碳化硅/氮化镓）： 需配备长工作距离物镜（容纳大型探针）及热夹具可见性；采用稳固的同轴照明系统并实施碎屑/灰尘管理。
-
● MEMS/细间距IC： 优先选用高数值孔径复合光学系统、电动变焦、自动对焦及高分辨率相机。
-
● 失效分析/FA实验室： 配备立体显微镜进行快速检测，并辅以高数值孔径复合显微镜或近红外/背面成像系统进行深度诊断。
8. 实用选型检查清单
采购前请确认以下事项：
-
1. 工作距离：确认探针间隙（含探针臂和热夹头）。
-
2. 分辨率与景深：根据所需特征尺寸和晶圆拓扑结构匹配数值孔径（NA）与放大倍率。
-
3. 照明系统：同轴照明 + 环形照明 + 暗场照明 + 红外照明功能。
-
4. 相机规格：全局快门、充足分辨率、位深度，必要时需具备近红外灵敏度。
-
5. 电机驱动与自动对焦：自动化系统必备功能——确认控制接口。
-
6. 机械集成：安装基座尺寸、抗振隔离及变焦范围内的同焦性。
-
7. 软件集成：API可用性及图像处理/工具链兼容性。
-
8. 服务与校准：本地可提供光学对准与相机校准服务。
-
9. 未来扩展性：支持后期添加红外或荧光模块的能力。
结论
不存在适用于所有探针台场景的“最佳”显微镜。最优选择取决于被测器件特性、探针几何结构、自动化程度及吞吐量需求。简而言之：
-
● 手动操作及故障分析选用立体显微镜。
-
● 精密微距高精度作业选用长工作距复合高数值孔径光学系统。
-
● 自动化高吞吐量探测需选用电动变焦+自动对焦+消色差光学系统。
-
● 背面对准或硅通孔可见性场景需添加红外/近红外成像功能。
通过精心选型与测试——特别是验证工作距离、光学分辨率和相机灵敏度——可确保显微镜子系统为探针台赋能而非限制其性能。如需协助，我可将此内容转换为可打印的采购清单，制作推荐相机/光学元件规格表，或起草供应商询价邮件模板。
