Nikon NSR SF 155 i-Line 步进式光刻机：综合工程指南
引言
在半导体制造领域，光刻是其中最为关键且技术要求最高的工艺之一。能否将电路图形精准地转移至晶圆之上，直接决定了器件的性能、良率以及生产效率。
在历年来开发的众多光刻系统中，Nikon NSR SF 155 i-Line 步进式光刻机（Stepper）至今仍是用于成熟工艺节点半导体生产的可靠且广泛应用的平台。即便在当下，它依然在模拟集成电路（Analog ICs）、功率器件、微机电系统（MEMS）以及特种半导体制造领域发挥着举足轻重的作用。
本指南将对 NSR SF 155 进行全面且具备工程深度的分析，内容涵盖其工作原理、技术规格、应用领域，以及供用户和采购方参考的关键注意事项。
什么是 Nikon NSR SF 155 i-Line 步进式光刻机？
Nikon NSR SF 155 是一款专为半导体光刻工艺设计的缩放投影式步进光刻机，其采用 i-line 紫外光（波长 365 nm）作为曝光光源。
与接触式或接近式光刻系统不同，步进式光刻机利用高精密光学系统，将光掩模（Photomask）上的图形经缩放后投影至晶圆表面。晶圆通过“步进重复”工艺，逐个曝光场进行曝光。
主要特性：
- ● i-线（365 nm）曝光系统
- ● 缩减投影光学系统（通常为 5 倍缩减）
- ● 适用于成熟工艺节点的极高套刻精度
- ● 专为 150 mm 和 200 mm 晶圆设计（视具体配置而定）
凭借这一架构，NSR SF 155 能够在广泛的半导体工艺范围内，提供始终如一的图形化性能。
i-线步进式光刻机的原理
Nikon NSR SF 155 的工作原理基于光学投影光刻技术。
工艺概览：
- ● 载有电路图形的光掩模由 i-线紫外光源进行照射
- ● 投影光学系统对掩模图像进行缩减（例如，5:1 缩减）
- ● 经缩减后的图像被投影至涂覆有光刻胶的晶圆表面
- ● 晶圆台逐级移动，从而对多个曝光场进行曝光
为何选用 i-线（365 nm）？
- ● 光源技术稳定且成熟
- ● 相较于深紫外（DUV）系统，具有更高的成本效益
- ● 适用于特征尺寸通常处于 0.35 µm 至 0.8 µm 范围的工艺
- ● 广泛应用于功率器件、模拟电路及 MEMS（微机电系统）的制造工艺中
核心技术规格
尽管具体配置可能有所差异，但 NSR SF 155 的典型规格包括：
晶圆兼容性
- ● 150 mm（6英寸）晶圆
- ● 200 mm（8英寸）晶圆（视具体配置而定）
曝光系统
- ● 光源：汞灯（i-line，365 nm）
- ● 提供稳定的照度，确保一致的临界尺寸（CD）控制
分辨率能力
- ● 通常适用于 ≥0.5 µm 工艺节点
- ● 实际分辨率取决于光刻胶工艺及光学系统状况
缩放光学系统
- ● 5倍缩放投影物镜（常见配置）
- ● 具备极高的光学稳定性及长期的对准一致性
套刻精度
- ● 专为成熟工艺节点的套刻精度要求而设计
- ● 实际性能取决于载物台校准及系统运行状况
载物台系统
- ● 精密 XY 轴晶圆载物台
- ● 闭环定位控制
- ● 具备高重复性的步进重复运动能力
对准系统
- ● 基于晶圆对准标记检测的光学对准
- ● 支持全局对准及场内对准功能

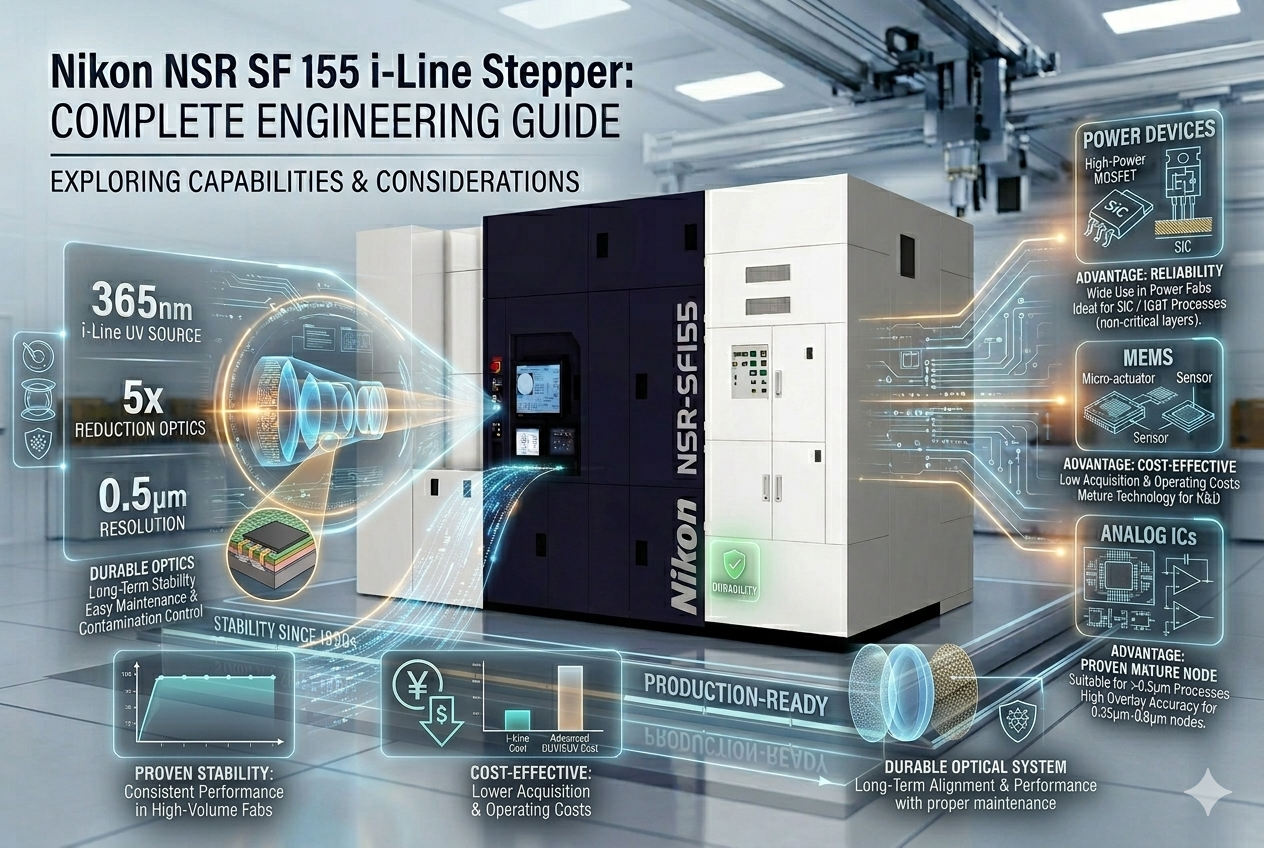

Nikon NSR SF 155 的主要优势
1. 经生产实践验证的稳定性
NSR SF 155 已在半导体晶圆厂中被广泛应用多年，能够在实际生产条件下提供稳定且可重复的性能。
2. 高性价比的光刻解决方案
与先进的深紫外（DUV）或极紫外（EUV）系统相比，i-line 步进式光刻机具有显著更低的购置成本和运营成本。
3. 适用于成熟工艺节点
许多半导体应用并不需要低于 100 纳米的分辨率。对于这些工艺而言，NSR SF 155 提供的性能绰绰有余。
4. 耐用的光学系统
Nikon 的光学系统素以长期稳定性著称，前提是能够保持适当的维护和污染控制。
典型应用领域
Nikon NSR SF 155 在多个半导体领域中依然具有极高的应用价值：
功率半导体制造
- ● IGBT（绝缘栅双极型晶体管）
- ● MOSFET（金属氧化物半导体场效应管）
- ● SiC（碳化硅）器件加工（非关键层）
模拟与混合信号集成电路（ICs）
- ● 运算放大器
- ● 电源管理 IC
- ● 传感器接口芯片
MEMS（微机电系统）制造
- ● 微型传感器
- ● 执行器
- ● 微流控器件
分立器件
- ● 二极管
- ● 晶体管
- ● 射频（RF）元件
研发与创新
- ● 高校实验室
- ● 工艺开发产线
- ● 小批量试产

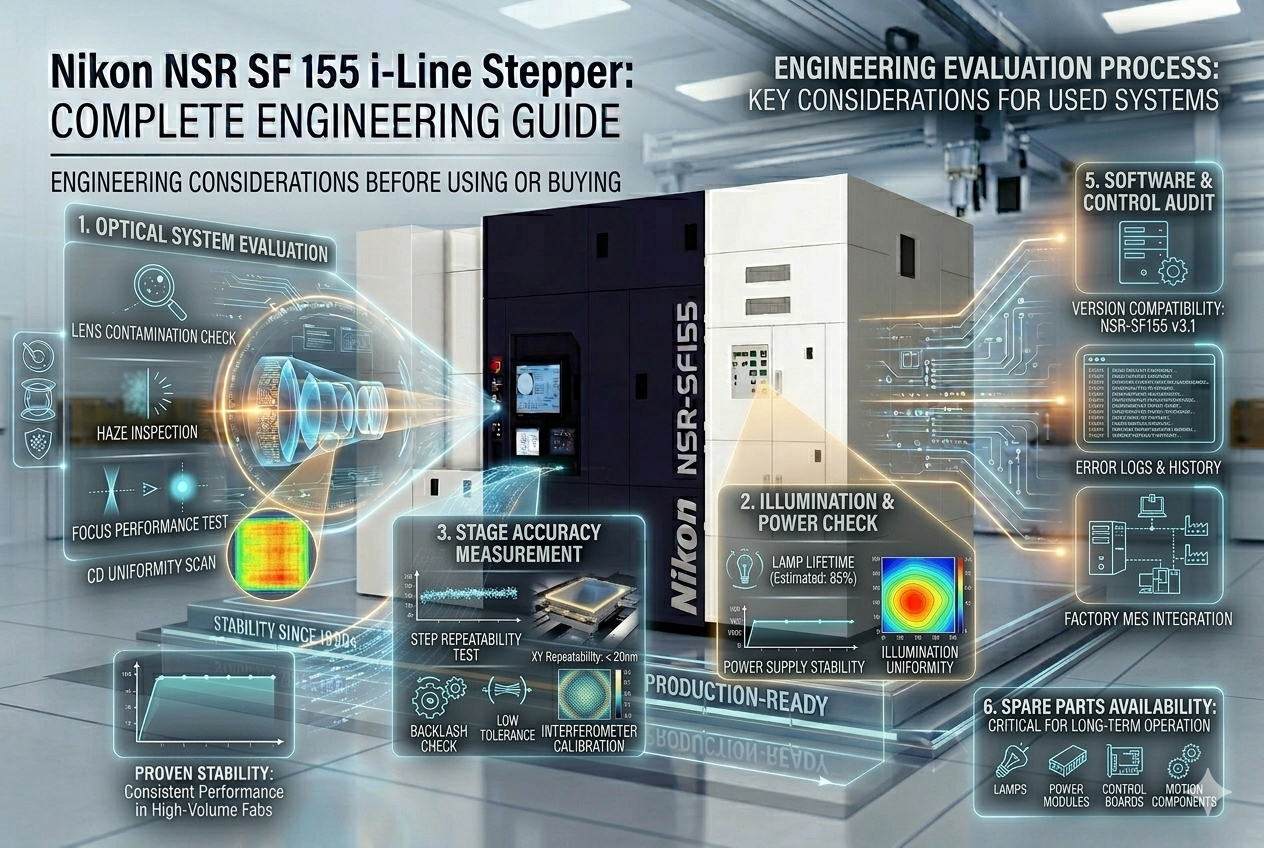

使用或购买前的工程考量
在评估 Nikon NSR SF 155 系统——尤其是二手设备——时，必须仔细审查以下几个技术方面：
1. 光学系统状况
- ● 透镜污染或雾化
- ● 透射稳定性
- ● 聚焦性能
- ● 全视场内的关键尺寸（CD）均匀性
2. 照明系统
- ● 灯泡寿命与稳定性
- ● 电源状况
- ● 照明均匀性
3. 载物台（Stage）精度
- ● 步进精度与重复性
- ● 机械间隙（Backlash）或漂移
- ● 干涉仪校准状况
4. 对准系统
- ● 对准标记识别精度
- ● 相机成像清晰度
- ● 对准重复性
5. 软件与控制系统
- ● 版本兼容性
- ● 错误日志与历史记录
- ● 与工厂制造执行系统（MES）的集成能力
6. 备件供应情况
- ● 灯泡
- ● 电源模块
- ● 控制板卡
- ● 运动控制组件
一台维护良好的系统依然能提供卓越的性能，但状况不佳的设备可能会严重影响良率。
成本考量
Nikon NSR SF 155 系统的成本取决于以下因素：
- ● 制造年份
- ● 累计使用时长
- ● 光学系统状况
- ● 翻新程度
- ● 随附备件情况
其他成本因素：
- ● 设备安装与洁净室环境准备
- ● 电力供应与冷却系统需求
- ● 日常维护与校准
- ● 备件库存储备
与现代光刻设备相比，其总拥有成本相对较低，这使其对许多晶圆厂极具吸引力。
常见问题解答 —— Nikon NSR SF 155 i-Line 步进式光刻机
NSR SF 155 支持哪些工艺节点？
该系统通常适用于 0.5 µm 及以上的工艺节点，具体取决于光刻胶工艺和曝光条件。
NSR SF 155 目前仍用于生产制造吗？
是的。它被广泛应用于成熟工艺节点的半导体晶圆厂，特别是用于功率器件、模拟集成电路（Analog IC）和微机电系统（MEMS）的制造。
购买二手步进式光刻机时，最大的风险是什么？
最关键的风险包括：
- ● 光学镜头的状况
- ● 工作台（Stage）的精度
- ● 对准（Alignment）性能
这些因素直接影响套刻精度（Overlay）和良率。
一台 i-Line 步进式光刻机的使用寿命通常有多长？
只要进行妥善的维护并获得备件支持，i-Line 步进式光刻机能够可靠地运行许多年甚至数十年。
i-Line 技术在当今是否依然具有应用价值？
是的。尽管先进工艺节点需要使用深紫外（DUV）或极紫外（EUV）光刻技术，但 i-Line 技术对于成熟工艺节点和特种半导体的生产而言，依然至关重要。
结论
Nikon NSR SF 155 i-Line 步进式光刻机代表了一种成熟、可靠且极具成本效益的光刻解决方案，适用于广泛的半导体应用领域。其稳定的光学系统、久经考验的机械平台，以及对成熟工艺节点的适用性，使其成为许多生产环境中的务实之选。
尽管较新的光刻技术已在先进工艺节点中占据主导地位，但像 NSR SF 155 这样的系统在功率半导体制造、模拟集成电路（IC）生产以及科研应用领域，依然能够持续创造显著价值。
对于正在评估此类设备的企业而言，进行详尽的技术评估——涵盖光学性能、工件台精度及系统整体状况——至关重要，唯有如此方能确保设备的长期性能与良率稳定性。
