引言
在半导体制造领域，晶圆探针测试（Wafer Probing）是连接晶圆制造与最终器件封装之间最关键的环节之一。在单颗芯片从晶圆上切割并完成封装之前，晶圆上的每一个 Die（芯片单元）都必须经过电性测试，以验证其功能、可靠性以及工艺质量。
而整个测试流程的核心设备，就是晶圆探针系统（Wafer Probing System）——一种高度专业化的平台，用于以极高精度定位半导体晶圆，并实现探针针尖与器件焊盘之间的电气接触。
如今，半导体制造商通常同时运行：
- ● 200 mm（8 英寸）生产线
- ● 300 mm（12 英寸）生产线
因此，现代晶圆厂（Fab）、OSAT 封测工厂以及工程实验室，越来越需要能够支持多种晶圆尺寸，同时兼具高吞吐量、亚微米级精度以及长期稳定性的晶圆探针系统。
本文将针对适用于 200 mm 与 300 mm 晶圆的探针测试系统（Wafer Probing Systems for 200 mm & 300 mm wafers）进行全面技术解析，内容涵盖系统架构、功能特性、应用场景、工程挑战以及实际采购时的重要考量因素。
什么是晶圆探针系统？
晶圆探针系统（Wafer Probing System），也称为晶圆探针台（Wafer Prober），是一种用于晶圆测试（Wafer Sort）或晶圆级电性测试（Wafer-Level Electrical Testing）的自动化半导体测试平台。
该系统主要执行以下关键功能：
- tr
- ● 晶圆上下料
- ● 晶圆对准
- ● Die（芯片单元）定位
- ● 探针与焊盘接触
- ● 与 ATE（自动测试设备）集成
- ● 温控测试
晶圆探针台实际上充当了以下系统之间的机械与定位接口：
- ● 半导体晶圆
- ● Probe Card（探针卡）
- ● 电性测试系统
如果没有高精度的探针测试，可靠的半导体电性测试将无法实现。
为什么支持 200 mm 与 300 mm 晶圆如此重要？
晶圆尺寸会直接影响半导体制造的经济性以及生产架构。
200 mm 晶圆
200 mm 晶圆目前仍广泛应用于：
- ● 功率半导体
- ● MEMS 器件
- ● 模拟 IC
- ● 汽车电子
- ● 工业半导体
许多成熟工艺节点的晶圆厂，依然持续运行利润可观的 200 mm 生产线。
300 mm 晶圆
300 mm 晶圆已经成为先进半导体制造的主流标准，因为其具备：
- ● 更高的单片晶圆 Die 数量
- ● 更低的单颗芯片成本
- ● 更高的生产效率
- ● 更好的规模化能力
300 mm 晶圆生产广泛应用于：
- ● CPU
- ● GPU
- ● AI 处理器
- ● DRAM
- ● NAND Flash
- ● 先进逻辑器件
现代晶圆探针系统必须在保持超高精度的同时，支持这些更大尺寸的晶圆。

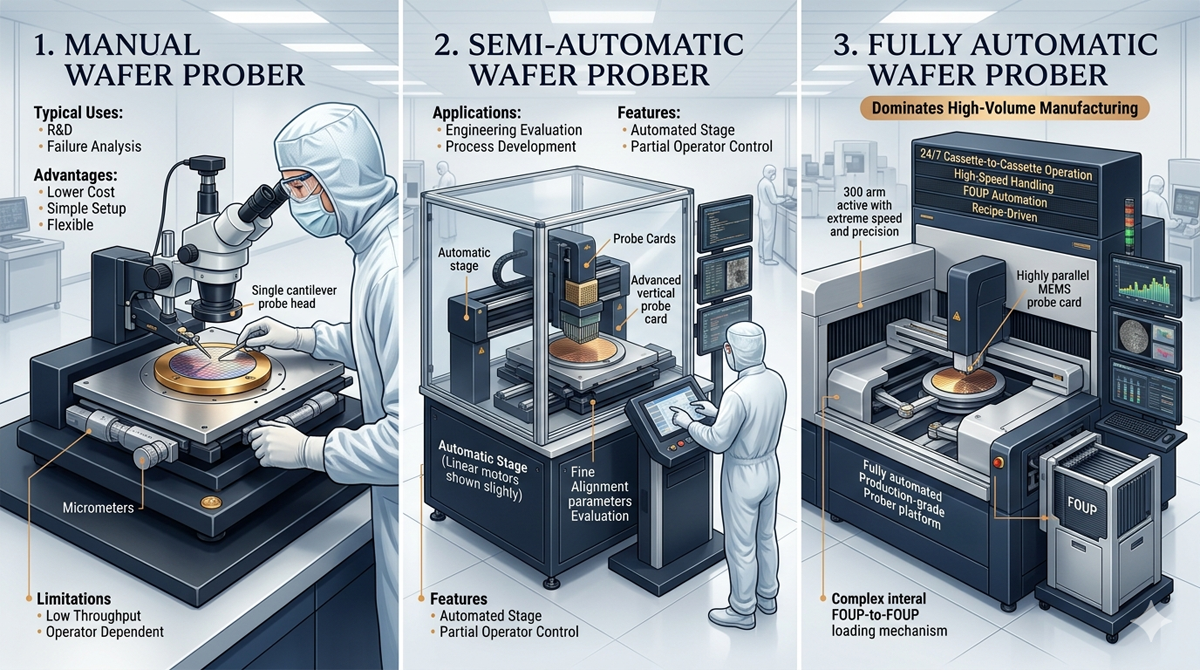

晶圆探针系统的主要类型
1. 手动晶圆探针台（Manual Wafer Probers）
手动系统需要操作人员参与晶圆装载及对准操作。
典型用途
- ● 研发（R&D）
- ● 失效分析
- ● 小批量工程测试
优势
- ● 成本较低
- ● 配置简单
- ● 操作灵活
局限性
- ● 吞吐量较低
- ● 精度依赖操作人员
- ● 自动化程度有限
2. 半自动晶圆探针台（Semi-Automatic Wafer Probers）
这类系统结合了自动运动平台与部分人工控制。
应用场景
- ● 工程验证
- ● 工艺开发
- ● 小批量生产
3. 全自动晶圆探针台（Fully Automatic Wafer Probers）
全自动系统已经成为现代半导体制造的主流。
主要功能
- ● Cassette-to-Cassette 自动运行
- ● FOUP 自动化处理
- ● 自动对准
- ● 基于 Recipe 的自动测试
- ● 高速晶圆搬运
这类系统广泛应用于大规模量产（HVM）环境。
200 mm 与 300 mm 晶圆探针系统的核心组成部分
1. 晶圆搬运系统（Wafer Handling System）
晶圆搬运子系统负责：
- ● 晶圆装载
- ● 晶圆传输
- ● 晶圆方向识别
- ● 放置至 Chuck（卡盘）
200 mm 系统
通常采用：
- ● Open Cassette（开放式晶圆盒）搬运
300 mm 系统
通常采用：
- ● FOUP（Front Opening Unified Pod，前开式晶圆载具）
- ● FOSB（Front Opening Shipping Box，前开式运输盒）
现代系统通常同时兼容两种格式。
2. Chuck（卡盘）系统
Chuck 用于在测试过程中固定晶圆。
常见 Chuck 类型
| Chuck 类型 | 用途 |
|---|---|
| Vacuum Chuck（真空卡盘） | 标准晶圆固定 |
| Electrostatic Chuck（静电卡盘） | 更高级、更稳定的固定方式 |
| Thermal Chuck（温控卡盘） | 用于温度控制测试 |
Chuck 必须保证：
- ● 平整度
- ● 热稳定性
- ● 振动抑制能力
- ● 均匀接触
3. Motion Stages（运动平台）
高精度运动系统是实现准确探针测试的核心。
运动轴
| 轴向 | 功能 |
|---|---|
| X-Y | Die 定位 |
| Z | 探针 Touchdown（接触控制） |
| Theta | 旋转对准 |
现代系统通常可实现：
- ● 微米级精度
- ● 高重复性
- ● 快速 Indexing（步进）速度
4. 光学对准系统（Optical Alignment System）
光学系统负责：
- ● Die 识别
- ● 图案匹配
- ● 对准修正
- ● 基于相机的定位
先进视觉系统能够降低：
- ● Probe（探针）磨损
- ● 对准误差
- ● 误判测试失败（False Fail）
5. Probe Card Interface（探针卡接口）
Probe Card（探针卡）负责与晶圆建立电气接触。
支持的 Probe Card 类型
- ● Vertical Probe Cards（垂直探针卡）
- ● Cantilever Probe Cards（悬臂式探针卡）
- ● MEMS Probe Cards（MEMS 探针卡）
探针卡兼容性对于以下应用至关重要：
- ● Fine-pitch（细间距）器件
- ● 高 Pin-count（高引脚数量）IC
- ● 先进半导体工艺节点
6. 温控系统（Thermal Control System）
温控探针测试的重要性正在不断提升。
典型温度范围
-40°C 至 +150°C（具体取决于配置）
应用场景
- ● 可靠性测试
- ● 汽车电子验证
- ● RF 特性分析
- ● 器件压力测试
热稳定性会显著影响：
- ● 接触电阻
- ● 测量精度
- ● 重复性
300 mm 晶圆探针测试中的关键工程挑战
支持 300 mm 晶圆的难度远高于支持 200 mm 晶圆。
1. 晶圆重量增加
300 mm 晶圆更重，并且对以下因素更加敏感：
- ● 振动
- ● 晶圆翘曲（Warpage）
- ● 机械应力
2. 更大的表面积
更大的晶圆会增加：
- ● 运动平台行程距离
- ● 对准复杂度
- ● 热管理需求
3. 更高的精度要求
先进工艺节点需要：
- ● Fine-pitch（细间距）探针测试
- ● 更小的 Pad 尺寸
- ● 更高的定位精度
现代晶圆探针系统如何解决这些挑战
先进系统通常采用：
- ● 高刚性运动平台结构
- ● 直线电机运动平台
- ● 精密 Z 轴控制
- ● 光学校准系统
- ● 边缘抓取机器人搬运
- ● 主动式振动抑制技术
这些技术能够提升：
- ● 稳定性
- ● 吞吐量
- ● 良率一致性

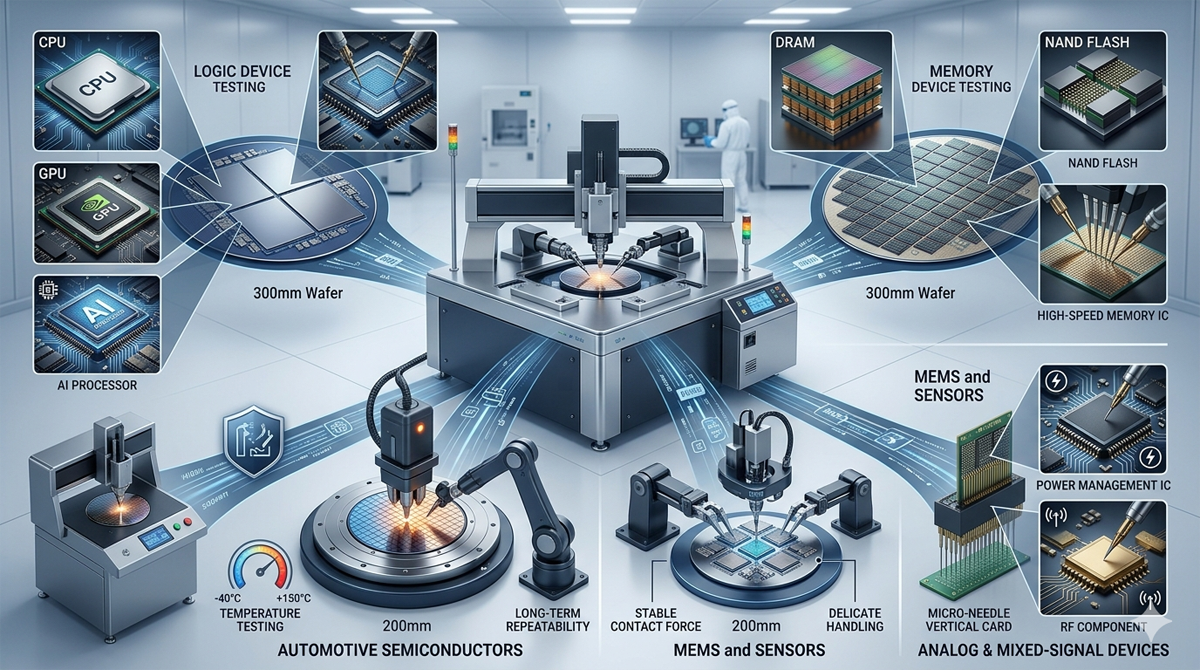

200 mm 与 300 mm 晶圆探针系统的应用领域
逻辑器件测试
- ● CPU
- ● GPU
- ● ASIC
- ● AI 处理器
存储器件测试
- ● DRAM
- ● NAND Flash
- ● 高速存储 IC
模拟与混合信号器件
- ● 电源管理 IC
- ● RF 组件
- ● 传感器 IC
汽车半导体
汽车电子应用通常要求：
- ● 高可靠性
- ● 温度测试
- ● 长期重复性
MEMS 与传感器
MEMS 器件通常需要：
- ● 高精度对准
- ● 精细化搬运
- ● 稳定接触力
高产能制造中的晶圆探针系统
现代半导体晶圆厂通常要求：
- ● 24/7 连续运行
- ● 高设备稼动率
- ● 可预测性维护
- ● 稳定重复性
因此，量产型探针台通常会针对以下目标进行设计：
- ● 超长运行寿命
- ● 低漂移
- ● 快速 Recipe 切换
- ● 自动校准
200 mm 与 300 mm 晶圆探针系统对比
| 特性 | 200 mm 系统 | 300 mm 系统 |
|---|---|---|
| 典型工艺节点 | 成熟工艺节点 | 先进工艺节点 |
| 晶圆载具 | Cassette | FOUP/FOSB |
| 吞吐量 | 中等 | 高 |
| 自动化水平 | 中高 | 极高 |
| 成本 | 较低 | 较高 |
| 机械复杂度 | 较低 | 较高 |
许多现代系统支持两种晶圆尺寸，以提升生产灵活性。
重要采购考量因素
1. 晶圆尺寸兼容性
需要确认：
- ● 是否支持 200 mm
- ● 是否支持 300 mm
- ● 是否兼容 FOUP
2. Probe Card（探针卡）兼容性
确保兼容：
- ● 现有探针卡
- ● 未来 Fine-pitch（细间距）需求
3. 温控测试需求
需要明确：
- ● 所需温度范围
- ● 温度稳定性指标
4. 备件供应能力
长期维护依赖于：
- ● 运动组件
- ● 光学模块
- ● 真空系统
- ● 控制板卡
5. 服务与技术支持
可靠的技术支持对于降低停机时间至关重要。
为什么成熟的晶圆探针平台依然重要
即使到了 2026 年，许多老旧但经过验证的平台依然被广泛使用，因为它们具备：
- ● 稳定运行能力
- ● 更低的总拥有成本
- ● 经过验证的可靠性
- ● 完善的备件生态系统
对于许多晶圆厂而言，维护现有探针平台通常比彻底更换整套生产基础设施更加经济。
晶圆探针系统的未来发展趋势
行业正在朝以下方向发展：
- ● 更高并行化能力
- ● AI 辅助对准
- ● 更先进的自动化
- ● 更优秀的温控技术
- ● 更小 Pad 的探针测试能力
- ● 更完善的预测性维护
然而，其核心需求始终没有改变：
- ● 精度
- ● 重复性
- ● 机械稳定性
- ● 长期设备稼动率
常见问题（FAQ）
现代晶圆探针系统支持哪些晶圆尺寸？
大多数先进系统同时支持 200 mm 与 300 mm 晶圆。一些工程型系统还支持更小尺寸的晶圆格式。
200 mm 与 300 mm 晶圆探针台的主要区别是什么？
300 mm 探针台通常需要：
- ● 更高的机械刚性
- ● FOUP 自动化
- ● 更大的运动平台
- ● 更先进的热管理系统
为什么 300 mm 晶圆更难进行探针测试？
因为其尺寸更大、重量更高，并且对振动和翘曲更加敏感，因此需要更高的定位精度以及更稳定的运动平台。
哪些行业会使用晶圆探针系统？
应用行业包括：
- ● 半导体制造
- ● 汽车电子
- ● AI 芯片生产
- ● RF 器件制造
- ● MEMS 与传感器开发
老旧晶圆探针台是否仍然有价值？
是的。许多成熟工艺节点晶圆厂仍在持续使用经过验证的平台，因为它们具有较高可靠性以及较低运营成本。
结论
适用于 200 mm 与 300 mm 晶圆的探针测试系统，依然是半导体制造领域最关键的核心技术之一。这些系统会直接影响测试精度、生产良率、运营效率以及长期制造稳定性。
随着半导体器件复杂度不断提升，晶圆探针平台必须具备：
- ● 更高精度
- ● 更强自动化能力
- ● 更优秀的热稳定性
- ● 更灵活的晶圆搬运能力
- ● 更可靠的长期运行性能
无论是成熟工艺生产，还是先进半导体制造，现代晶圆探针系统都已经成为晶圆级电性测试不可或缺的基础设施。
对于运营半导体测试环境的企业而言，在评估设备投资时，深入理解晶圆尺寸兼容性、系统架构、维护需求以及长期备件支持能力至关重要。
作为一家专注于半导体晶圆探针系统、整机设备以及兼容备件供应的专业服务商，我们致力于为客户提供实用的技术知识、稳定可靠的设备方案，以及面向 200 mm 与 300 mm 晶圆测试环境的长期运营支持。
