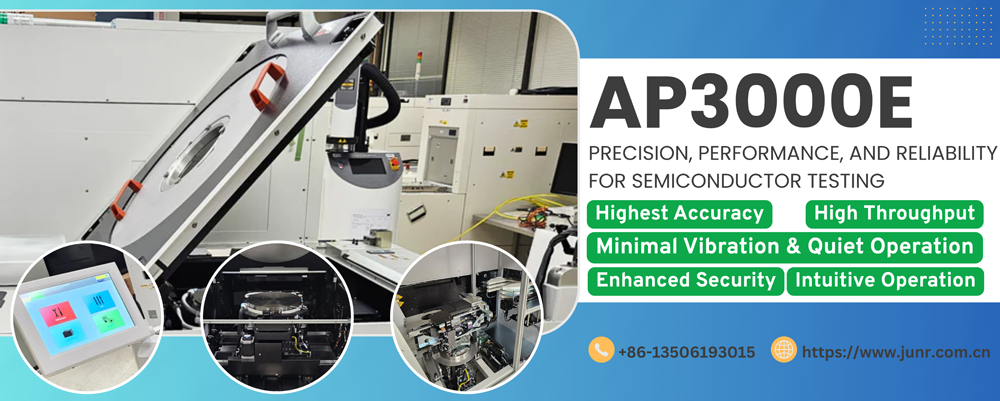

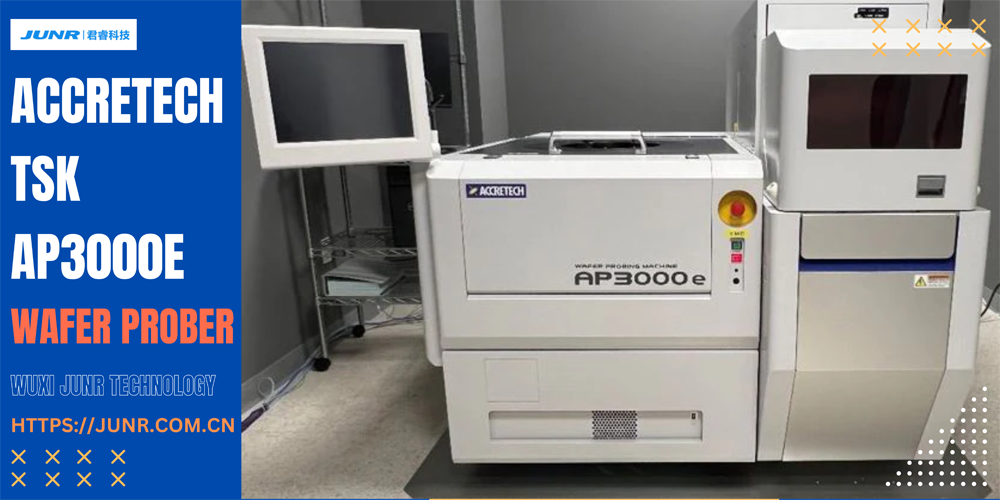

Accretech / TSK AP3000e 晶圆探测器简介
在半导体制造中，晶圆探测器在晶圆制造和最终器件测试之间发挥着至关重要的作用。它们确保在封装前对晶圆上的每个芯片进行电气评估，帮助制造商及早发现缺陷并优化良率。在众多可用系统中，Accretech / TSK AP3000e 脱颖而出，成为最先进、最可靠的探测平台之一。
AP3000e 专为研究实验室和高产量晶圆厂设计，融合了高精度机械结构、强大的自动化功能和智能软件，可在严苛的测试环境中提供始终如一的结果。对于必须平衡准确性、吞吐量和成本效益的公司而言，该型号堪称行业标杆。
设计理念和核心性能
AP3000e 的开发秉承注重准确性、稳定性和易用性的设计理念。它的核心是集成了新一代运动控制系统，可最大限度地降低振动和噪音，即使在探测极其精细的结构时也能确保可靠的测量。
附加部分：AP3000e 的基本规格| 参数 | 规格/范围 |
|---|---|
| 晶圆尺寸 | 200 毫米 (8") / 300 毫米 (12") |
| 定位精度 | ±1.5 µm（典型值） |
| 卡盘温度 | 15°C 至 200°C（可选低温型号） |
| 装载机/FOUP | 单装载机或双装载机； AMHS 集成（可选） |
| 探测能力 | 多点探测（最多 2048 个点，可选） |
| 接口 | GP-IB、以太网、GEM、Veganet 系列 |
-
高精度机械 – 先进的校准平台和 Heidenhain 光栅尺系统提供纳米级定位精度。
-
低噪音运行 – 安静的卡盘和平台运行非常适合灵敏的电气测量。
-
配方和地图兼容性 – 与早期 Accretech 系统完全向后兼容，可轻松迁移测试数据和流程。
-
以用户为中心的设计 – 控制界面直观易用，可减少培训时间和操作员错误。
这些特性使半导体工程师能够专注于工艺优化，而不是机器校准。
吞吐量和效率提升
除了精度之外，AP3000e 还专为吞吐量效率而设计，这是大批量半导体测试的关键指标。其双机器人晶圆搬运臂、先进的预对准平台和优化的分度运动可在不影响稳定性的情况下缩短周期时间。
典型的增效功能包括：
-
自动晶圆搬运 – 兼容单装载机或双装载机，以及 AMHS（自动物料搬运系统）集成。
-
快速对准程序 – 先进的光学系统可缩短每个晶圆的对准时间。
-
减少停机时间 – 自动针头清洁和探针卡更换等选项可最大限度地减少人工干预。
下表总结了 AP3000e 与标准晶圆探针台相比在效率方面的表现：
| 特性 | 标准探针台 | AP3000e 的优势 |
|---|---|---|
| 晶圆处理 | 手动或半自动 | 双机械臂，兼容 AMHS |
| 对准速度 | 中等 | 高速预对准系统 |
| 振动控制 | 基本 | 超低振动、稳定平台 |
| 减少停机时间 | 手动探针维护 | 自动针头清洁器 & APC 系统 |
速度与一致性的完美结合，使 AP3000e 成为致力于最大化测试吞吐量和运行可靠性的晶圆厂的首选。
软件和安全功能
现代晶圆探测器不再仅仅是机械工具，而是集成数字平台。AP3000e 通过提供增强可用性和系统安全性的软件功能，体现了这种转变。
最引人注目的一点是预装的防病毒和反恶意软件保护，它可以保护测试环境免受网络安全威胁。由于晶圆探测器通常跨晶圆厂联网，这种级别的保护对于数据完整性至关重要。
此外，图形用户界面 (GUI) 的设计也充分考虑了清晰度和可访问性。操作员无需费力学习即可快速设置配方、监控测试进度并分析晶圆图。
该软件环境的亮点包括：-
直观操作 – 清晰的菜单和实时晶圆图。
-
配方管理 – 轻松存储、检索并与传统格式兼容。
-
自动校准 – 内置针高和探针与焊盘对准功能。
-
安全连接 – 支持全厂数据共享，且不影响安全性。
这种以软件为中心的方法确保即使在复杂的测试环境中，操作员体验也能保持流畅可靠。
灵活的硬件配置
AP3000e 被广泛采用的另一个原因是其硬件灵活性。 Accretech 并未提供固定配置，而是将系统设计为模块化，允许晶圆厂根据自身测试需求进行定制。
一些最重要的硬件选项包括：-
卡盘系统：
-
用于标准测试的常温卡盘
-
用于可靠性和压力测试的高温卡盘（最高 200°C）
-
用于特殊应用的低温或低噪音卡盘
-
-
装载机选项：
-
标准双装载机
-
与 AMHS 集成，实现自动化晶圆运输
-
-
ID识别系统:
-
晶圆ID读取（正面或背面）
-
晶圆片盒ID读取，增强可追溯性
-
下表列出了模块化硬件选项：
| 组件 | 标准选项 | 高级选项 |
|---|---|---|
| 卡盘 | 常温 | 高温 (200°C)、低温、低噪音 |
| 装载机 | 双装载机（基本型） | AMHS 集成 |
| 晶圆 ID 读取 | 不包括 | 正面 OCR，背面 ID |
| 盒式磁带 ID | 手动输入 | 自动 ID识别 |
通过提供多种配置，AP3000e 既可以满足需要多功能性的研发实验室的需求，也可以满足需要完全自动化的生产工厂的需求。
先进的探测和测量选项
半导体行业的测试要求日益复杂，AP3000e 通过一系列先进的探测选项来应对这一挑战。这些增强功能不仅提高了测量精度，还减轻了操作员的工作量。
主要选项包括：
-
自动探针清洁 – 使用清洁晶圆或陶瓷块，确保始终如一的接触质量。
-
APC（自动探针卡更换） – 通过自动更换探针卡减少停机时间。
-
探针卡自动设置 (PCAS) – 简化探针卡对准，显著缩短设置时间。
-
多点并行探测 – 支持多达数千个点，非常适合大批量生产。
-
探针标记检测 – 确保接触质量并防止误测结果。
对于追求最高效率的晶圆厂来说，这些先进的探测系统能够实现更快、更清洁、更一致的测试周期，从而提供竞争优势。
网络和系统集成
在当今的半导体晶圆厂中，没有任何系统能够孤立地工作。 AP3000e 配备网络和通信接口，可无缝集成到现有的制造生态系统中。
支持的功能包括：
-
探针台网络选项 – 兼容 Veganet、Light-Veganet 和 Vega-Planet 系统。
-
标准协议 – GEM 接口，用于晶圆厂级设备通信。
-
测试仪连接 – GP-IB 和以太网接口确保与各种测试仪兼容。
-
实时数据共享 – 晶圆图和良率数据可在系统间即时共享以供分析。
这种连接性使 AP3000e 在以下领域尤为重要智能工厂环境，其中数据驱动的流程优化至关重要。
半导体制造中的应用
AP3000e 功能多样，足以服务于半导体生产的多个阶段。其精度、速度和自动化选项使其适用于：
-
研发 (R&D) – 高精度对准和可定制的卡盘选项支持高级器件测试。
-
中试线生产 – 配置灵活性可实现从开发到限量生产的高效过渡。
-
大批量生产 (HVM) – 自动化就绪（AMHS、APC、PCAS）可确保全天候晶圆厂的稳定性和吞吐量。
-
先进技术节点 – 低振动和精确探测可测试细间距器件和高密度晶圆。
这种适应性解释了为什么 AP3000e 仍然是新兴半导体公司和全球一线制造商的长期投资。
为什么现代晶圆厂选择 AP3000e
选择合适的晶圆探测器需要在性能、可靠性和成本效益之间取得平衡。 AP3000e 具备以下优势：
| 评估标准 | AP3000e 优势 |
|---|---|
| 精度 & 精度 | 纳米级定位，振动极小 |
| 吞吐量 | 双机器人处理，快速对准程序 |
| 灵活性 | 多种卡盘、装载机和ID选项 |
| 可靠性 | 成熟的平台，向后兼容 |
| 性价比 | 相比众多替代方案，拥有更高的生命周期价值 |
对于面临器件尺寸缩小、晶圆成本上升和数据需求增长的晶圆厂来说，AP3000e 代表着面向未来的解决方案。
结论：面向未来的半导体测试
Accretech / TSK AP3000e 晶圆探测器不仅仅是一台简单的机器，更是一个战略工具，它能够帮助晶圆厂最大限度地提高良率、减少停机时间，并在快速发展的半导体行业中保持竞争力。它融合了精密的机械结构、灵活的硬件、先进的探测选项和强大的网络功能，能够很好地应对当今的挑战和未来的技术发展。
无锡君睿科技有限公司专注于提供和支持二手及翻新 AP3000e 系统，帮助全球客户以具有竞争力的价格获得这款高价值设备。除了设备之外，我们还提供技术服务、安装和维护，确保设备的长期性能。
对于寻求精度、效率和可靠性之间平衡的晶圆厂来说，AP3000e 仍然是市场上最值得信赖的晶圆探测器平台之一。
